La plataforma FieldKit
El monitoreo ambiental al alcance de todos
FieldKit es una plataforma modular de monitoreo medioambiental que combina hardware resistente, sensores precisos y un software fácil de usar para poner al alcance de todos la colección de datos medioambientales de alta calidad. El sistema incluye un registrador de datos de arquitectura abierta que se conecta a sensores FieldKit personalizados, y cuenta con una app móvil para usar en el campo y un portal web para visualizar datos y colaborar. Esta plataforma integrada reduce las barreras técnicas y económicas que hacen difícil el monitoreo de campo, lo que permite a los grupos conservacionistas, educadores, investigadores y comunidades obtener datos medioambientales fiables y actuar en consecuencia.
¿Tienes alguna pregunta sobre nuestra pila tecnológica?
Registrador de datos
El hardware modular FieldKit te permite recoger datos de alta calidad en diversas modalidades para tu proyecto y conectarte a nuestro portal de intercambio de datos a través de una app móvil muy fácil de usar. Esto te permite implementar una matriz de sistemas de monitoreo para recopilar más datos a un menor coste, lo que se traduce en una mayor diversidad espacial, más mediciones y una mayor redundancia. Es un sistema en el que puedes confiar en cualquier lugar y que recopila datos en los que puedes estar seguro.
La frecuencia de captura de datos se puede personalizar a través de la app móvil y se puede configurar para que se realice cada minuto. El GPS integrado proporciona datos de ubicación y marca de tiempo, sincronizados en las cuatro bahías para módulos sensores.
- Funciona con un microcontrolador de 32 bits de bajo consumo de la serie SAMD51P
- Conecta hasta cuatro sensores FieldKit a través de I²C con marcas de tiempo sincronizadas y complementadas con datos de GPS
- Compatible con wifi y con registro de datos integrado en una tarjeta microSD (.csv); compatible con LoRa para uso futuro
- Su diseño robusto y modular permite un uso prolongado en el campo y la ampliación de la plataforma, e incluye una caja resistente a la intemperie probada en el campo
- Admite carga solar y batería de reserva: puede funcionar sin supervisión durante semanas o meses gracias a sus módulos de sensores optimizados
- Recuperación de datos a través del punto de acceso inalámbrico integrado en el registrador
- Ventajas: Registro de datos de alta precisión sin dependencia de sistemas propietarios; preparado para futuras actualizaciones de conectividad (p. ej., red móvil)
| Memoria flash | 512 MB |
| Capacidad de la batería incluida | 37 vatios-hora |
| Voltaje del panel solar | 12 V nominales, 15 V máx. |
| Rango de temperatura de funcionamiento | 20 – 60ºC |
| Rango de temperatura de carga de la batería | 0 – 45ºC |
| Frecuencia de medición | 30 segundos a 24 horas |
| Precisión | Ver especificaciones de módulo |
Aquí están algunas de las diferencias entre el FieldKit y otros registradores.
| Característica | FieldKit | Campbell Scientific CR1000Xe | Meter ZL6 Basic | Serie Hobo RX3000 |
|---|---|---|---|---|
| Memoria flash | 2Gb | 72MB | 2MB | 32MB |
| Batería | ● 37Wh | ✕ | ● 20Wh | ● 40Wh |
| Cargador de batería solar | ● | ✕ | ✕ | ● |
| Panel solar (Solar panel) | ● | ✕ | ✕ | Opcional |
| Conectividad wifi | ● | ✕ | ✕ | Opcional |
| GPS | ● | ✕ | ✕ | ✕ |
| Pantalla | ● | ✕ | ✕ | ● |
| Caja resistente al tiempo | ● | ✕ | ● | ● |
| Monitoreo de temperatura | ● | ✕ | ✕ | ✕ |
| Configuración y sincronización de la hora GPS | ● | ✕ | ✕ | ✕ |
| Intervalo de medición | 30 segundos a 24 horas | 1 milisegundo | 1 hora (fijada) | 1 minuto a 18 horas |
Aplicación móvil
Conéctate directamente a tu estación a través de nuestra app móvil y evita tener que recuperar datos de forma manual. Nuestra app te facilita la configuración y la calibración de tu estación, además de permitirte descargar y consultar datos fácilmente desde tu móvil. Además, como tienes una copia de seguridad de tus datos en tu móvil, no tienes que preocuparte por si se te cae la tarjeta microSD cuando estás en el campo.
- Se encarga de la calibración de sensores, el etiquetado por GPS, las descargas de datos locales (en formato .csv) y las subidas al portal de datos de FieldKit
- Ofrece información visual y actualizaciones del estado de la estación en el campo, junto con metadatos contextuales
- Los usuarios pueden enviar los registros (del registrador de datos) manualmente desde la app
- Diseñado para usuarios sin conocimientos técnicos y para entornos con conectividad intermitente y en condiciones difíciles
- Ventajas: Simplifica la instalación y reduce los errores de calibración; elimina la necesidad de usar portátiles o herramientas específicas en el campo
Portal de datos

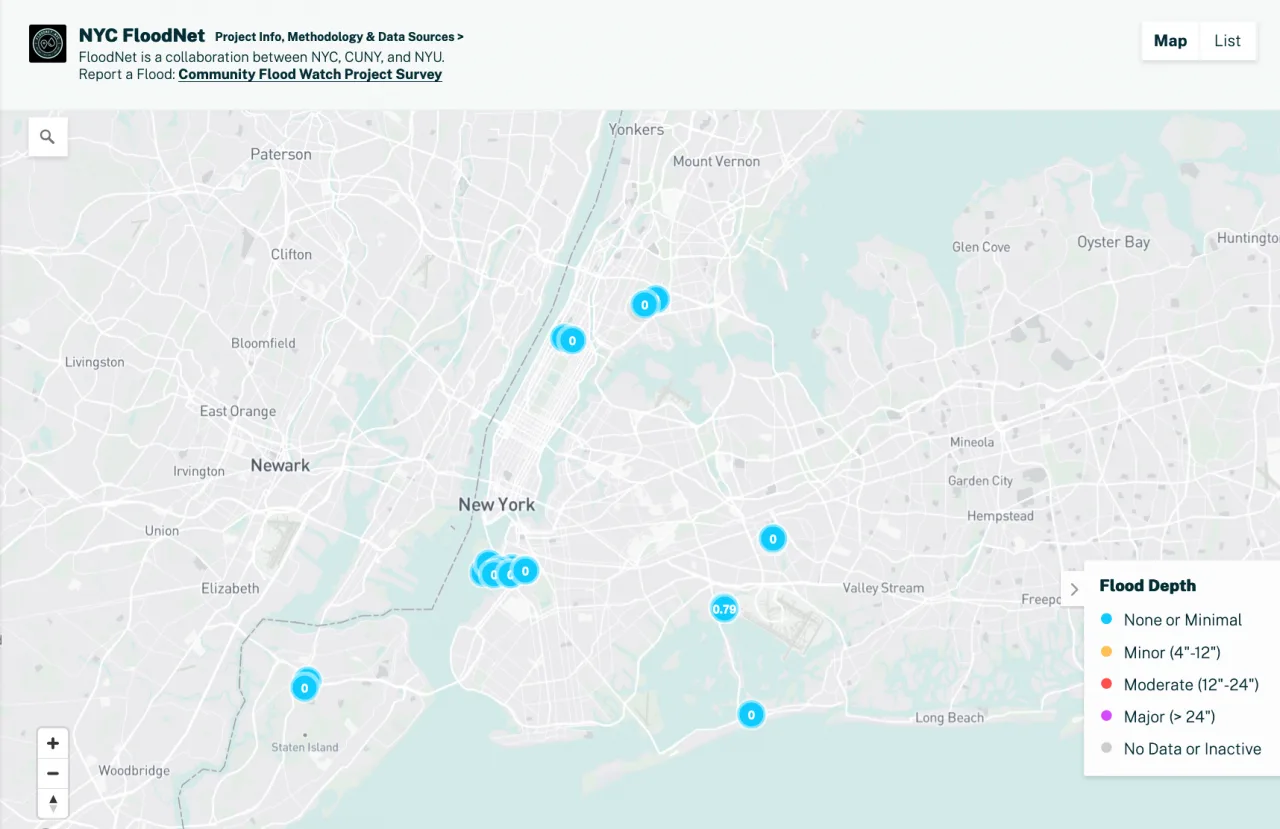

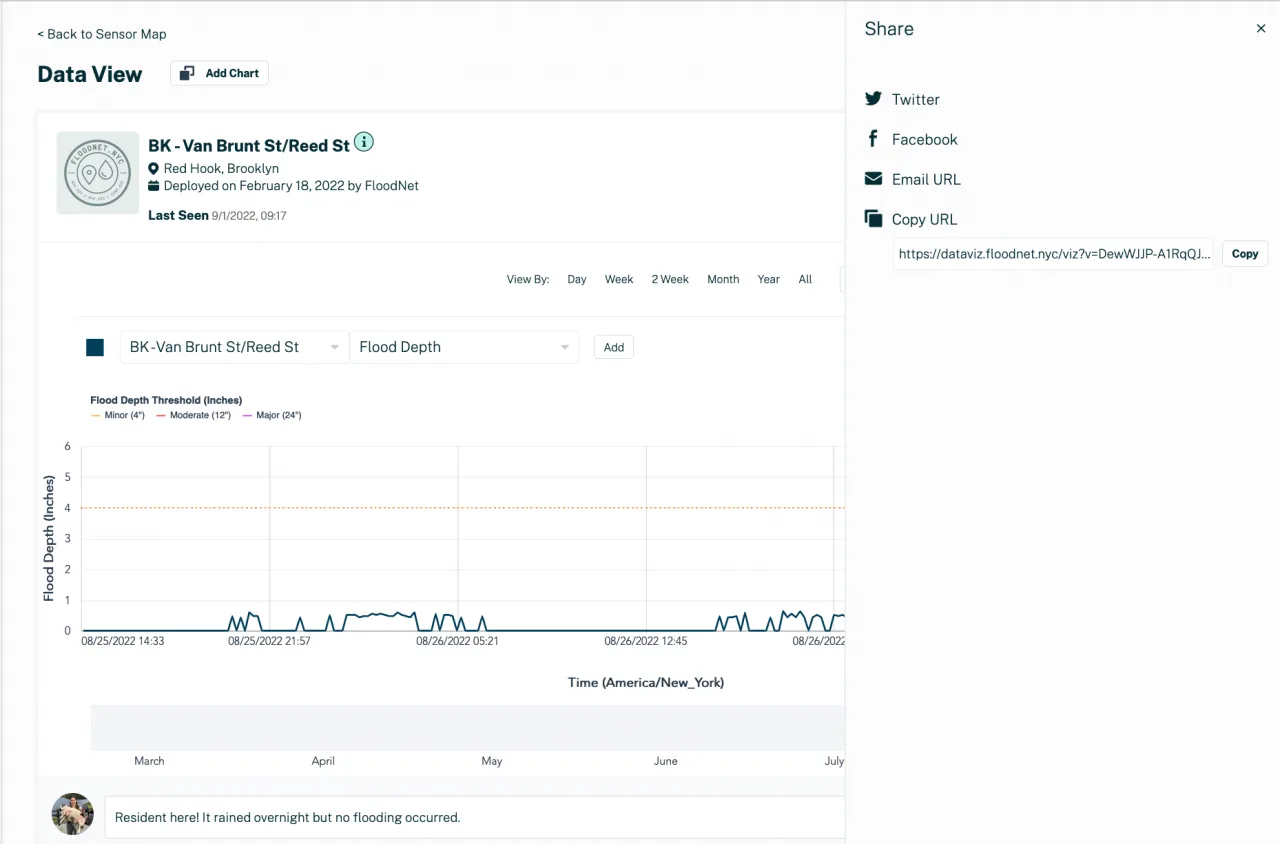

Los datos de las estaciones cobran vida en el portal FieldKit. Al conectarte al portal, podrás ver de forma rápida y sencilla los datos de las estaciones, detectar tendencias y patrones, añadir comentarios y compartir tus hallazgos con quien quieras. Si lo desean, los colaboradores y el público pueden opinar sobre las tendencias y hacer preguntas. O bien, puedes mantener tus datos privados: pase lo que pase, tus datos siempre serán tuyos y podrás acceder a ellos y modificarlos sin ningún coste.
- Sube y visualiza datos de campo de las estaciones de FieldKit; crea proyectos y comparte conjuntos de datos

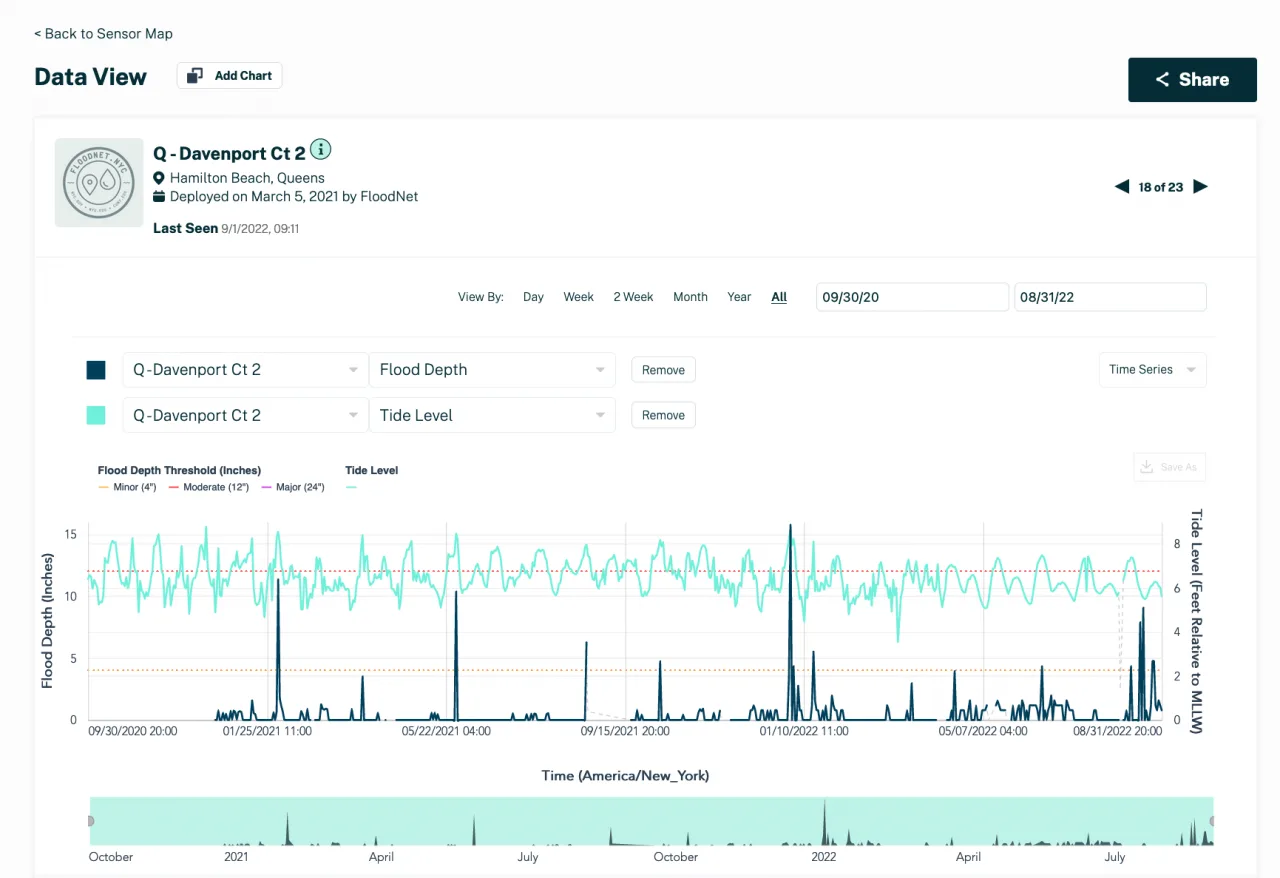

- Compara datos de dos periodos diferentes o de varios sensores durante el mismo periodo en un solo gráfico
- Permite gestionar de forma centralizada las estaciones y sus datos, vinculados a proyectos colaborativos y cuentas de usuario
- Permite limpiar datos, crear gráficos y descargarlos en formatos abiertos
- Permite flujos de trabajo en equipo y la colaboración en ciencia abierta
- Cada vista de datos tiene su propia URL única, que puedes compartir o usar como referencia
- Ventajas: Convierte los datos no procesados de campo en información útil; fomenta la transparencia, la repetibilidad y el intercambio de conocimientos
Sensores
Nuestro equipo desarrolla sensores de alta calidad y bajo coste que rivalizan con las herramientas tradicionales, lo que permite una cobertura espacial más amplia y un mantenimiento basado en la comunidad. El resultado no es solo una mayor riqueza de datos, sino también un proyecto científico más equitativo. Una tecnología de medición robusta y de nivel científico, a una fracción del coste de las herramientas tradicionales, permite realizar implementaciones densas en terrenos y condiciones ambientales muy variados.
Todos nuestros sensores son modulares y se pueden instalar en el registrador de datos en la combinación que mejor se adapte a tus necesidades de medición.
- Combina sensores de la composición química del agua (pH, OD, CE, temperatura), de distancia/nivel y meteorológico
- Diseñado para ofrecer modularidad, un precio asequible y rutinas de calibración con especificaciones abiertas
- Se integra a la perfección con el registrador y cuenta con almacenamiento redundante para mantener tus datos a salvo
Conductivity
Nuestro sensor de conductividad mide la capacidad de una muestra determinada de agua para conducir la corriente eléctrica, evaluando la concentración de iones en dicha agua y expresándola en forma de voltaje. Cuantos más iones haya, mayor será la conductividad eléctrica.
| Conductividad | 0 to 500000 (±2%) µS/cm |
| Diámetro de sonda | 12 mm |
| Rango de temperatura | 1-60 °C |
| Longitud del cable | 2 m |
| Interfaz | Conector SMA en cable coaxial de 50 Ω |
| Periodo de calibración | 6 meses |
| Espacio del panel | 1 conector SMA |
Consejos para la implementación
Archivos de diseño y esquemas
Próximamente
Dissolved Oxygen
Nuestro sensor de oxígeno disuelto mide la cantidad de oxígeno que hay en una muestra de agua determinada. Esta medida está directamente relacionada con lo propicia que es esa agua para la vida orgánica.
| Oxígeno disuelto | 0.0 a 100 (±0.2) %DO (Volumen/Volumen) |
| Diámetro de sonda | 16,4 mm |
| Rango de temperatura | 1-60 °C |
| Longitud del cable | 2 m |
| Interfaz | Conector SMA en cable coaxial de 50 Ω |
| Periodo de calibración | 3 meses |
| Espacio del panel | 1 conector SMA |
Consejos para la implementación
Archivos de diseño y esquemas
Próximamente
Temperature
Nuestro sensor de temperatura resistente al agua mide la temperatura del agua, del suelo, del aire o de cualquier otro lugar donde se coloque, y puede funcionar en un amplio rango de temperaturas.
| Temperatura | -40 a 125 (±0.1) °C |
| Diámetro de sonda | 6 mm |
| Rango de temperatura | -40 a 125 °C |
| Longitud del cable | 2 m |
| Interfaz | Conector SMA en cable coaxial de 50 Ω |
| Periodo de calibración | 1 año |
| Espacio del panel | 1 conector SMA |
Consejos para la implementación
Archivos de diseño y esquemas
Próximamente
pH
Nuestro sensor de pH mide la concentración de iones de hidrógeno en una muestra determinada de agua y utiliza la escala de pH de 0 a 14 para determinar la acidez o alcalinidad de dicha agua.
| pH | 0.1 a 14.000 (±0.1) pH |
| Diámetro de sonda | 12 mm |
| Rango de temperatura | 0-99 °C |
| Longitud del cable | 2 m |
| Interfaz | Conector SMA en cable coaxial de 50 Ω |
| Periodo de calibración | 6 meses |
| Espacio del panel | 1 conector SMA |
Consejos para la implementación
Archivos de diseño y esquemas
Próximamente
Weather
Nuestro sensor meteorológico mide la velocidad y la dirección del viento, las precipitaciones, la temperatura del aire, la humedad y la presión barométrica, todo ello con una sola placa de módulo.
| Temperatura | -40.0 to 125.0 (±0.2) ºC |
| Humedad relativa | 0,0 a 100,0 (±2,0) % |
| Presión barométrica | 50.0 a 110.0 (±0.4) kPa (absoluto) |
| Velocidad del viento | 0 a (±0.33) m/seg |
| Dirección del viento | 0–360 (±11.25) º |
| Profundidad de lluvia | Muestreo continuo en unidades de 0,2794 mm |
| Interfaz | Conector RJ45 en cable CAT5 o equivalente |
| Periodo de calibración | 1 año |
| Espacio del panel | Prensaestopas de cable PG-19 |
Consejos para la implementación
Archivos de diseño y esquemas
Próximamente
Distance/Level
Nuestro sensor de distancia/nivel utiliza un telémetro ultrasónico para medir directamente la distancia entre el sensor y lo que haya debajo de él. Se puede colocar sobre una superficie de agua para medir los cambios en el nivel del agua, o sobre una zona propensa a inundaciones para medir la profundidad de la inundación.
| Distancia/nivel | 300-5000 mm |
| Rango de temperatura | -40 a 65 °C |
| Interfaz | Conector RJ45 en cable CAT5 o equivalente |
| Periodo de calibración | 1 año |
| Espacio del panel | Prensaestopas de cable PG-19 |
Consejos para la implementación
Próximamente
Archivos de diseño y esquemas
Próximamente
Servicios
Diseño de módulos personalizados
Diseñamos módulos a medida para sensores o tecnologías de comunicación específicos con el fin de satisfacer tus necesidades de monitoreo medioambiental.
Asistencia técnica para la integración con FieldKit
Podemos proporcionar la ingeniería y soporte técnico para crear una placa de módulo que conectará con tu sensor existente, independientemente de su tipo.
Ayuda con la instalación
Podemos ayudarte a desarrollar planes de implementación y a llevar a cabo el trabajo de campo (incluida la calibración de los sensores en el campo) para que tu solución de monitoreo medioambiental dé los mejores resultados posibles, incluido el análisis de tus datos.
Implementaciones personalizadas de FieldKit
Impleméntalo en tu propio sistema con una instancia de etiqueta blanca que se adapte a tus necesidades de datos, logotipos y detalles específicos de la implementación.
FieldSchool
Podemos capacitar a tu equipo y a la comunidad local en los principios del monitoreo ambiental, la instalación y el mantenimiento de sensores ambientales, y las mejores prácticas en materia de datos, para ayudarte a desarrollar capacidades y hacer que tu proyecto tenga más éxito y un mayor impacto.
